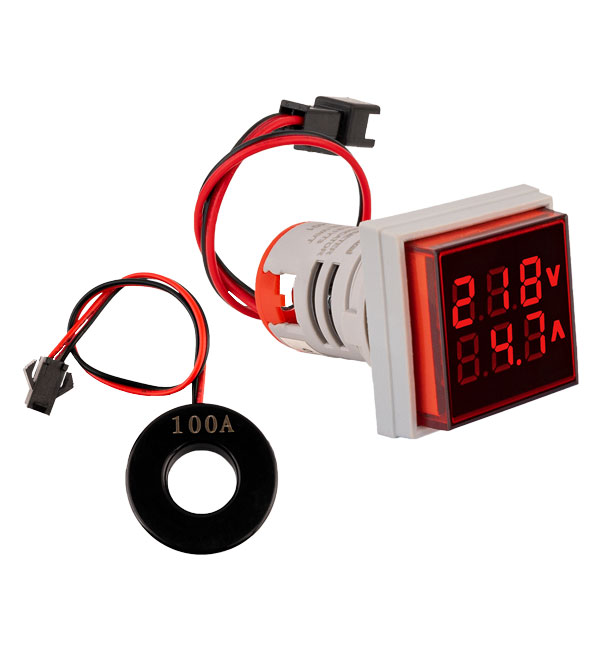

ویژگی های چراغ سیگنال ولت آمپرمتر شیوا امواج

از ویژگی های چراغ سیگنال ولتر آمپرمتر می توان به موارد زیر اشاره نمود:

• نمایش ولتاژ شبکه در محدوده ی ( 500-80 ولت AC )
• نمایش جریان عبوری در محدوده ی ( 100-0 آمپر AC )
• دارای ترمینالهای استاندارد جهت سهولت در سیم بندی
• دارای CT مخصوص و سوکتی جهت نصب آسان در تابلو
• دارای درپوش پلاستیکی محافظ برای ترمینال ها
• ظاهر زیبا و مناسب

راهنما نصب

ابتدا روی تابلو برشی دایره ای شکل به قطر ۲۲mm ایجاد کنید ، سپس محصول را درون آن قرار داده و مهره ی پشتی آن را محکم نمائید . در مرحله ی آخر سیم های فاز و نول را مطابق با نقشه ی روی محصول به ترمینال های آن متصل نمایید. سپس فیش مربوط به CT را متصل نمائید و سیم حامل جریان را از داخل حفره ی مربوطه عبور دهید .
