معرفی محصول
در ادامه به معرفی پاورمتر 3 فاز پرداختهایم.
- اندازه گیری

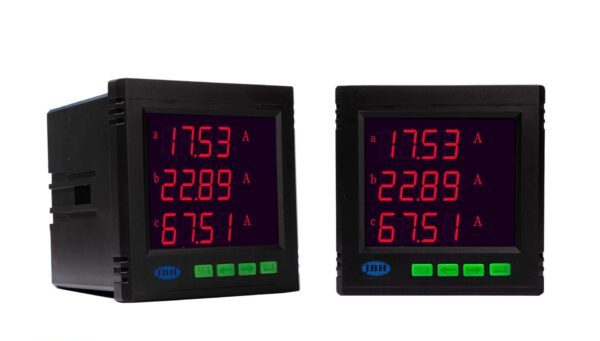

پاور متر سه فاز JBH، برای اندازه گیری پارامترهای شبکه و کنترل توان طراحی شده است. این محصول پارامترهای ولتاژ خط، ولتاژ خط به خط، جریان، فرکانس، کسینوس فی، توان ظاهری، توان اکتیو هر خط، توان اکتیو میانگین، توان راکتیو هر خط، توان راکتیو میانگین، انرژی مصرفی کل اکتیو و انرژی مصرفی کل راکتیو را اندازه گیری میکند.
- کنترل
در بحث کنترل توان، کاربر قادر به تعریف ماکزیمم توان اکتیو و ماکزیمم توان راکتیو بر روی دستگاه است تا در صورتی که این دو مقدار در شبکه برق از مقادیر تنظیم شده تجاوز کند، دستگاه یک پالس کنترلی تولید کرده تا کاربر از آن در مدار فرمان یا پی ال سی جهت امور کنترلی و حفاظتی خود استفاده کند.
- شبکه ارتباطی
تمامی پارامترهای قابل اندازه گیری و پارامترهای کنترلی و تنظیمی، از طریق پورت RS485 تعبیه شده بر روی محصول، تحت شبکه مدباس RTU قابل دریافت و ارسال است.
ترمینال های ارتباطی پاورمتر 3 فاز
آیتم |
شماره |
توضیحات |
ولتاژ تغذیه |
1 فاز ، 2 نول |
220 VAC |
ورودی سیگنال جریان |
4 , 5 , 6 , 7 , 8 , 9 |
4 و 6 و 8 ورودی های جریان هستند. |
ورودی سیگنال ولتاژ |
10 , 11 , 13 , 15 |
11 و 13 و 15 فازها و 10 نول است. |
پالس خروجی توان اکتیو |
21 , 22 |
|
پالس خروجی توان راکتیو |
23 , 24 |
|
پورت RS485 شبکه مدباس |
19 , 20 |
RA+ , RB- |
