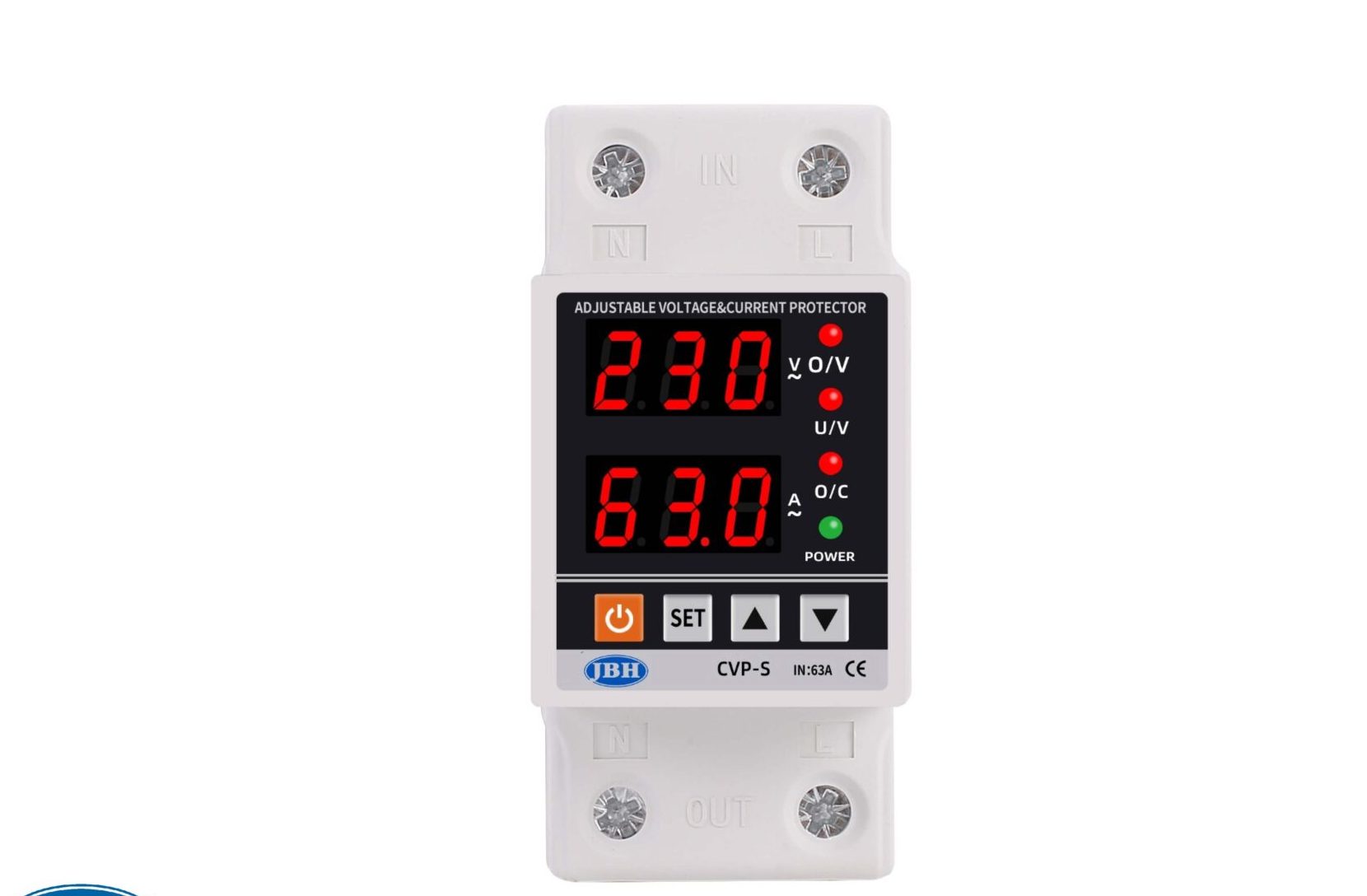

محافظ ولتاژ و جریان ۸۰ آمپر JBH
در میان انواع محافظ برق محافظ ولتاژ – جریان تک فاز مرکزی با رله قدرتمند 63 آمپری و قابلیت تنظیم پارامترهای ولتاژی ؛ جریانی و زمانی یکی از بهترین گزینه های محافظت تجهیزات برقی شما در مقابل نوسانات ولتاژ و جریان میباشد.
1,280,000 تومان
جهت محافظت از ولتاژ ورودی در نوسانات برق ورودی و محافظت از مصرف بیش از حد جریان در دستگاه‌ها بهترین راه استفاده از محافظ ولتاژ جریان تک فاز یا سه فاز است.
با توجه به اینکه دستگاه‌های صنایع غذایی معمولا از موتورها و قطعات الکتریکی و الکترونیکی زیادی تشکیل شده‌اند و حفاظت این دستگاه‌ها در مقابل اضافه جریان یا نوسانات ولتاژی بسیار پر اهمیت است و تجهیزات کنترل ولتاژ موجود در بازار بیشتر برای دستگاه‌های سه فاز طراحی گردیده ولی تعداد زیادی از دستگاه‌های صنایع غذایی با برق تک فاز کار می‌کنند.
محافظ ولتاژ و جریان تک فاز JBH مناسب این دسته از دستگاه‌ها است.
1- خانگی : جایگزین یک عدد به صورت مرکزی در جعبه فیوز به جای استفاده از محافظ های برق سیار
2- صنعتی : ماشین آلات صنعتی – موتورهای الکتریکی – تابلو برق – کمپرسور – CNC و لیزر – ماینرها (مصارف تکفاز)
3- کشاورزی : انواع پمپهای کفکش و آبیاری (مصارف تکفاز)
1- توصیه میشود جهت نصب و تنظیمات از فرد متخصص استفاده شود
2- توصیه میشود قبل از محافظ از یک عدد فیوز مینیاتوری اصلی و محافظ نشتی جریان استفاده شود.
3- مطابق شکل فوق فاز ورودی به L و نول ورودی به N متصل شود و به همین ترتیب نول خروجی به شمش نول و فاز خروجی به ورودی فیوزهای مینیاتوری وصل شود.
4- جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد
5- از محکم بودن اتصالات اطمینان حاصل کنید زیرا شل بودن اتصالات باعث ایجاد گرما و حریق میگردد.
6- توصیه میشود به صورت سالانه توسط شستی پاور با یک بار قطع و وصل از صحت عملکرد رله خروجی اطمینان حاصل کنید.
|
پارامتر
|
شرح
|
دامنه
|
پیش فرض
|
توضیحات
|
|---|---|---|---|---|
|
|
|
|
|
|
|
t
|
زمان راه اندازی اولیه
|
1 … 500 ثانیه
|
60
|
جهت حفاظت تجهیزات از قطع و وصل ناگهانی برق شهر زمان راه اندازی اولیه در نظر گرفته شده که باعث میشود در زمان وصل برق رله محافظ با تاخیر وصل کند
|
|
U1
|
میزان اضافه ولتاژ
|
230 … 300 ولت
|
250
|
میزان اضافه ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 255 ولت میتواند باشد ولی پیش فرض این دستگاه 245 ولت میباشد
|
|
tU1
|
زمان عملکرد قطع اضافه ولتاژ
|
0.1 … 30 ثانیه
|
0.1
|
به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ قطع میکند که بهتر است در کمترین زمان تنظیم شود
|
|
U2
|
مقدار ریکاوری اضافه ولتاژ
|
225 … 295 ولت
|
245
|
به ولتاژی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت کمتر از اضافه ولتاژ تنظیم میشود
|
|
tU2
|
زمان تاخیر در وصل اضافه ولتاژ
|
1 … 500 ثانیه
|
60
|
به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود
|
|
U3
|
میزان افت ولتاژ
|
140 … 210 ولت
|
180
|
میزان افت ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 170 ولت میتواند باشد ولی پیش فرض این دستگاه 200 ولت میباشد
|
|
tU3
|
زمان عملکرد قطع افت ولتاژ
|
0.1 … 30 ثانیه
|
3
|
به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ قطع میکند که بهتر است بین 1 الی 3 ثانیه زمان تنظیم شود .
|
|
U4
|
مقدار ریکاوری افت ولتاژ
|
145 … 215 ولت
|
185
|
به ولتاژی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت بیشتر از افت ولتاژ تنظیم میشود
|
|
tU4
|
زمان تاخیر در وصل افت ولتاژ
|
1 … 500 ثانیه
|
60
|
به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود
|
|
c
|
مقدار اضافه بار
|
1 … 63 آمپر
|
32
|
میزان اضافه بار قابل قبول را تعیین میکند که کاربر میبایست با توجه به آمپر فیوز بالادستی و مصارف پایین دستی مقدار آن را تعیین کند
|
|
t1c
|
زمان عملکرد قطع اضافه بار
|
0.1 … 30 ثانیه
|
3
|
به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار، محافظ قطع میکند که بهتر است با در نظر گرفتن جریان راه اندازی تجهیزات بین 1 تا 3 ثانیه تنظیم شود
|
|
t2c
|
زمان تاخیر در وصل اضافه بار
|
1 … 500 ثانیه
|
60
|
به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود
|
|
cF
|
تعریف تعداد دفعات وصل مجدد اضافه بار
|
1 … 20 بار / off
|
3
|
هنگامی که اضافه بار رخ میدهد پس از مدت زمان تعریف شده مجدد محافظ وصل میکند زمانی که اضافه بارهای متعدد رخ میدهد با تعریف این پارامتر از وصل بیش از اندازه محافظ جلوگیری می شود.
|
|
Uc
|
کالیبره ولتاژ
|
-9.5 … +9.5درصد
|
%
|
این پارامتر زمانی نیاز به تغییر دارد که نمایشگر ولتاژ مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به ولتاژ واقعی رسید
|
|
cc
|
کالیبره جریان
|
-9.5 … +9.5درصد
|
%
|
این پارامتر زمانی نیاز به تغییر دارد که نمایشگر جریان مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به جریان واقعی رسید
|
| برند |
JBH |
|---|
1,280,000 تومان
