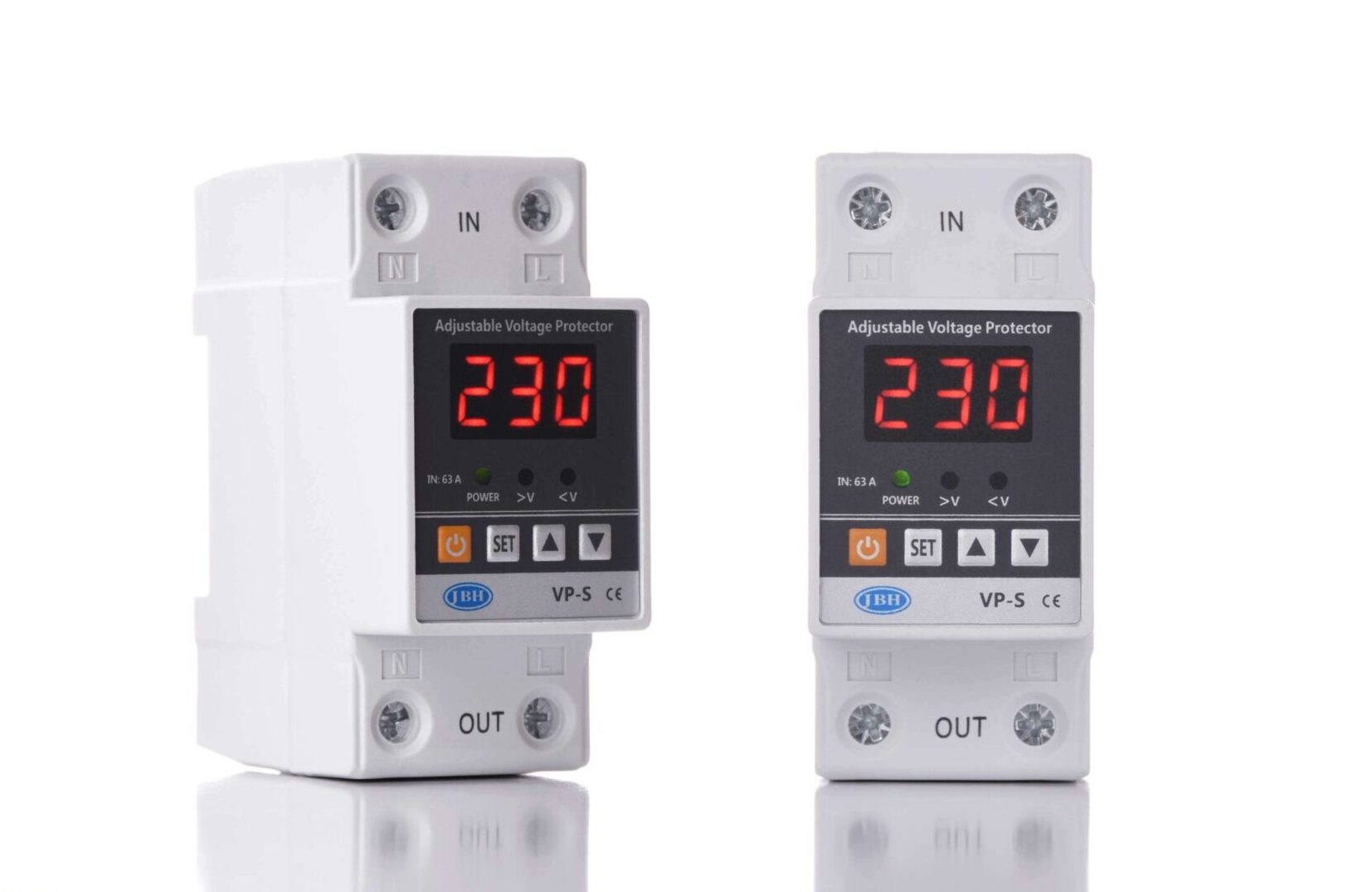

محافظ ولتاژ جریان تک فاز
در میان انواع محافظ برق محافظ ولتاژ – جریان تک فاز مرکزی با رله قدرتمند 63 آمپری و قابلیت تنظیم پارامترهای ولتاژی ؛ جریانی و زمانی یکی از بهترین گزینه های محافظت تجهیزات برقی شما در مقابل نوسانات ولتاژ و جریان میباشد.
دامنه‌ها و مقدارهای قابل تنظیم محافظ ولتاژ تک فاز JBH
دامنه و مقادیر محافظ ولتاژ JBH قابل تنظیم شدن است. در ادامه جدولی کامل شامل توضیحات پارامترها آورده شده است؛ تا با محصول آشنا شوید و از ویژگی‌های آن بهره ببرید.
|
پارامتر
|
شرح
|
دامنه
|
پیش فرض
|
توضیحات
|
|---|---|---|---|---|
|
|
|
|
|
|
|
t
|
زمان راه اندازی اولیه
|
1 … 500 ثانیه
|
60
|
جهت حفاظت تجهیزات از قطع و وصل ناگهانی برق شهر زمان راه اندازی اولیه در نظر گرفته شده که باعث میشود در زمان وصل برق رله محافظ با تاخیر وصل کند
|
|
U1
|
میزان اضافه ولتاژ
|
230 … 300 ولت
|
245
|
میزان اضافه ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 255 ولت میتواند باشد ولی پیش فرض این دستگاه 245 ولت میباشد
|
|
tU1
|
زمان عملکرد قطع اضافه ولتاژ
|
0.1 … 30 ثانیه
|
0.1
|
به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ قطع میکند که بهتر است در کمترین زمان تنظیم شود
|
|
U2
|
مقدار ریکاوری اضافه ولتاژ
|
225 … 295 ولت
|
240
|
به ولتاژی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت کمتر از اضافه ولتاژ تنظیم میشود
|
|
tU2
|
زمان تاخیر در وصل اضافه ولتاژ
|
1 … 500 ثانیه
|
60
|
به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود
|
|
U3
|
میزان افت ولتاژ
|
140 … 210 ولت
|
200
|
میزان افت ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 170 ولت میتواند باشد ولی پیش فرض این دستگاه 200 ولت میباشد
|
|
tU3
|
زمان عملکرد قطع افت ولتاژ
|
0.1 … 30 ثانیه
|
3
|
به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ قطع میکند که بهتر است بین 1 الی 3 ثانیه زمان تنظیم شود .
|
|
U4
|
مقدار ریکاوری افت ولتاژ
|
145 … 215 ولت
|
205
|
به ولتاژی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت بیشتر از افت ولتاژ تنظیم میشود
|
|
tU4
|
زمان تاخیر در وصل افت ولتاژ
|
1 … 500 ثانیه
|
60
|
به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود
|
|
c
|
مقدار اضافه بار
|
1 … 63 آمپر
|
32
|
میزان اضافه بار قابل قبول را تعیین میکند که کاربر میبایست با توجه به آمپر فیوز بالادستی و مصارف پایین دستی مقدار آن را تعیین کند
|
|
t1c
|
زمان عملکرد قطع اضافه بار
|
0.1 … 30 ثانیه
|
3
|
به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار، محافظ قطع میکند که بهتر است با در نظر گرفتن جریان راه اندازی تجهیزات بین 1 تا 3 ثانیه تنظیم شود
|
|
t2c
|
زمان تاخیر در وصل اضافه بار
|
1 … 500 ثانیه
|
60
|
به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود
|
|
cF
|
تعریف تعداد دفعات وصل مجدد اضافه بار
|
1 … 20 بار / off
|
3
|
هنگامی که اضافه بار رخ میدهد پس از مدت زمان تعریف شده مجدد محافظ وصل میکند زمانی که اضافه بارهای متعدد رخ میدهد با تعریف این پارامتر از وصل بیش از اندازه محافظ جلوگیری می شود.
|
|
Uc
|
کالیبره ولتاژ
|
-9.5 … +9.5درصد
|
%
|
این پارامتر زمانی نیاز به تغییر دارد که نمایشگر ولتاژ مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به ولتاژ واقعی رسید
|
|
cc
|
کالیبره جریان
|
-9.5 … +9.5درصد
|
%
|
این پارامتر زمانی نیاز به تغییر دارد که نمایشگر جریان مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به جریان واقعی رسید
|
| برند |
JBH |
|---|
