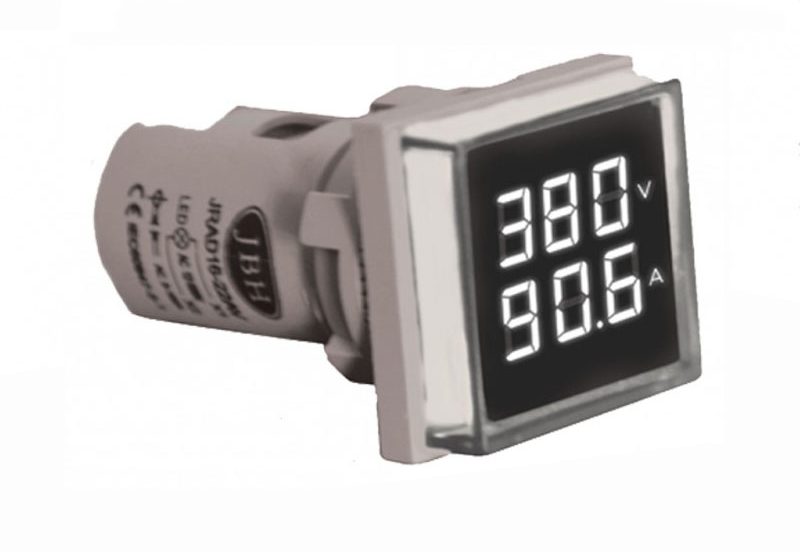

سیگنال ولت آمپر مربع JBH

این محصول امکان محاسبه و نمایش میزان جریان و ولتاژ را بصورت کاملا دقیق برای شما فراهم می‌کند.

نصب آسان و نمایشگر دیجیتال از سری قابلیت‌های دیگر این محصول است.

از مهم‌ترین مزایای ولت آمپر jbh  این است که با تلفیق چراغ سیگنال آمپر و چراغ سیگنال ولت متر در فضا و هزینه‌ها صرفه جویی کرده است.

محدوده اندازه گیری : 1 الی 100 آمپر و  20 الی 500 ولت AC

ولتاژ کاری : 50 الی 500 ولت AC

ترانس جریان : نوع حلقوی با کلاس دقت 1 – نسبت تبدیل 1000/1 آمپر – دارای قابلیت اندازه گیری جریان هجومی تا 600 آمپر – قابلیت عبور کابل تا سطح مقطع 35 میلیمتر مربع – اتصال سوکتی- طول سیم : 33 سانتی متر  قابلیت افزایش طول سیم

انواع : دو مدل گرد و مربع

رنگ : موجود در 5 رنگ – قرمز – زرد – سبز – سفید – آبی

ابعاد برش : پانچ گرد سایز22 میلیمتر (استاندارد چراغ سیگنال)

نصب در شبکه تک فاز

برای روشن کردن چراغ سیگنال کافیست فاز و نول را به پایه‌های X1 و X2 وصل کنید. در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق شبکه تکفاز را به شما نمایش داده می‌شود؛

ولی از آنجایی که هنوز ترانس جریان (CT) وارد مدار نشده، جریان صفر آمپر است.

برای اندازه گیری و نشان دادن جریان کافیست ترانس جریان (ct) را از طریق سوکت به بدنه چراغ سیگنال وصل کنید؛ سپس سیم هر فازی را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید.

نصب در شبکه 3 فاز

در شبکه 3 فاز، 3 چراغ سیگنال باید به روی تابلو باید نصب شود. برای روشن کردن چراغ سیگنال‌های JBH می توانید از دو روش کمک بگیرید.

روش اول

روش اول اینکه فاز و نول را به پایه‌های X1 و X2 وصل کنید. در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق  بین فاز و نول را به شما نشان می‌دهد.

روش دوم

روش دوم به این شکل است که فازها را دو به دو به پایه‌های X1 و X2 هر یک از سیگنال‌ها بدهید؛ بدین معنا که هر دو فاز RS را به سیگنال اولی متصل کنید و دو فاز RT را به دومی و جفت فاز ST را به سومی وصل کنید؛ پس از روشن شدن، سیگنال‌ها ولتاژ بین دو فاز مربوطه را به شما نشان می‌دهند؛ ولی هنوز ترانس جریان (CT) وارد مدار نشده است؛ پس طبیعتا جریان صفر آمپر است، کافیست ترانس جریان (ct) را به بدنه چراغ سیگنال وصل کنید؛ سپس سیم هر فاز را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید.
